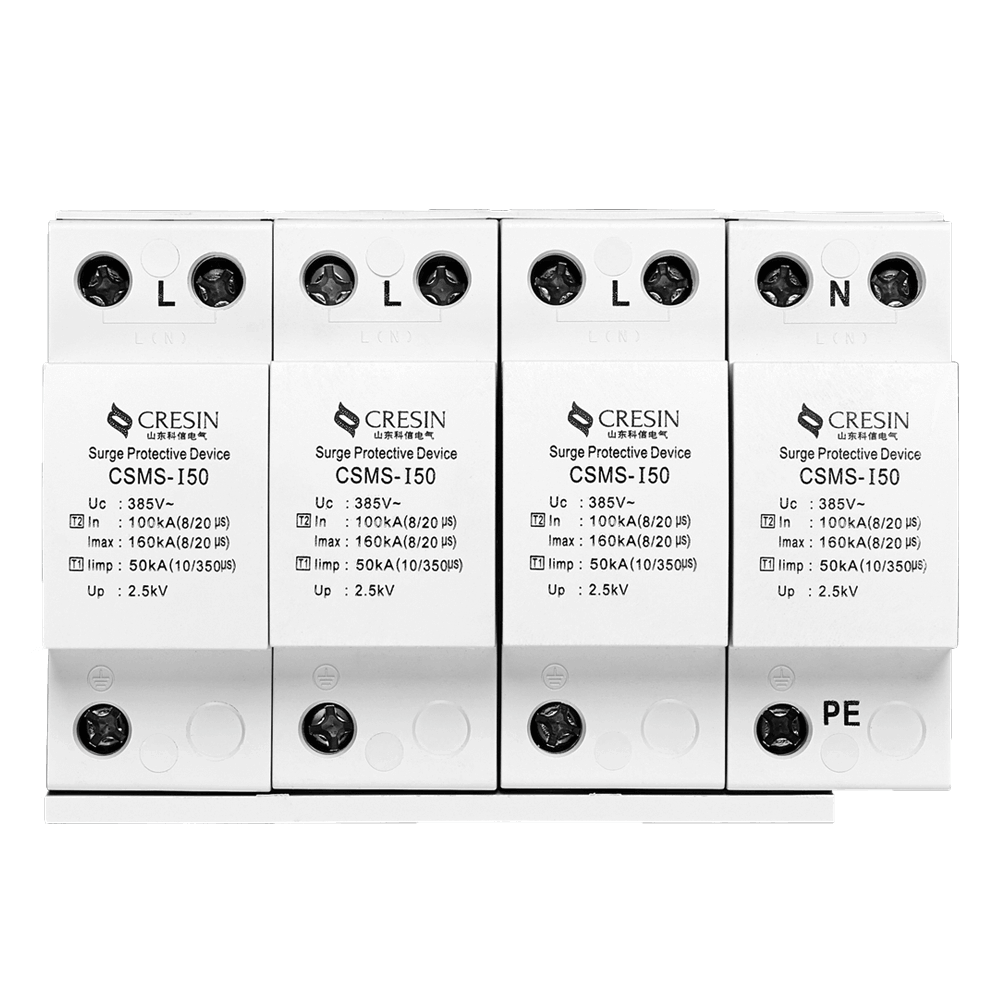

電源浪涌保護器CSMS-I50

CSMS-I50系列浪涌保護器(電涌保護器)是依據GB18802.1、IEC61643-1防雷標準設計，適用交流50Hz，220v/380v及以下的TN-S、TN-C-S、TT、IT等供電系統，每個模塊的沖擊放電電流Iimp達到50kA(10/350μs)，標稱放電電流In達到100 kA(8/20μs)，最大泄放電流Imax達到160kA(8/20μs)，通過國家專業檢測機構的雷電防護T1級試驗，適用于雷擊風險較高地區（LPZ0B或LPZ0B與LPZ1交界區），應用于交流電源系統的一級防雷保護。

可選型號：

CSMS-I50

立即詢價 （周一至周五 9:00-18:00）

產品特點

Product features

● 選用優質防雷材料石墨烯，使用壽命長；

● 間隙放電，無漏電流；

● 沖擊放電電流Iimp達到50kA(10/350μs)；

● 標稱放電電流In達到100 kA(8/20μs)；

● 最大泄放電流Imax達到160kA(8/20μs)；

● 35mm標準導軌安裝，安裝簡單，維護方便；

● 通過國家專業檢測機構的雷電防護T1級試驗。

安裝說明

Installation instructions

一、建議在防雷模塊前端串聯熔斷器或自動斷路器；

二、安裝時請根據接線示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為接地線；

三、安裝時必須切斷電源，嚴禁帶電操作，連接導線必須符合要求，接線盡量短；

四、防雷接地應符合防雷規范要求，接地線盡可能短且接地電阻應小于10Ω。

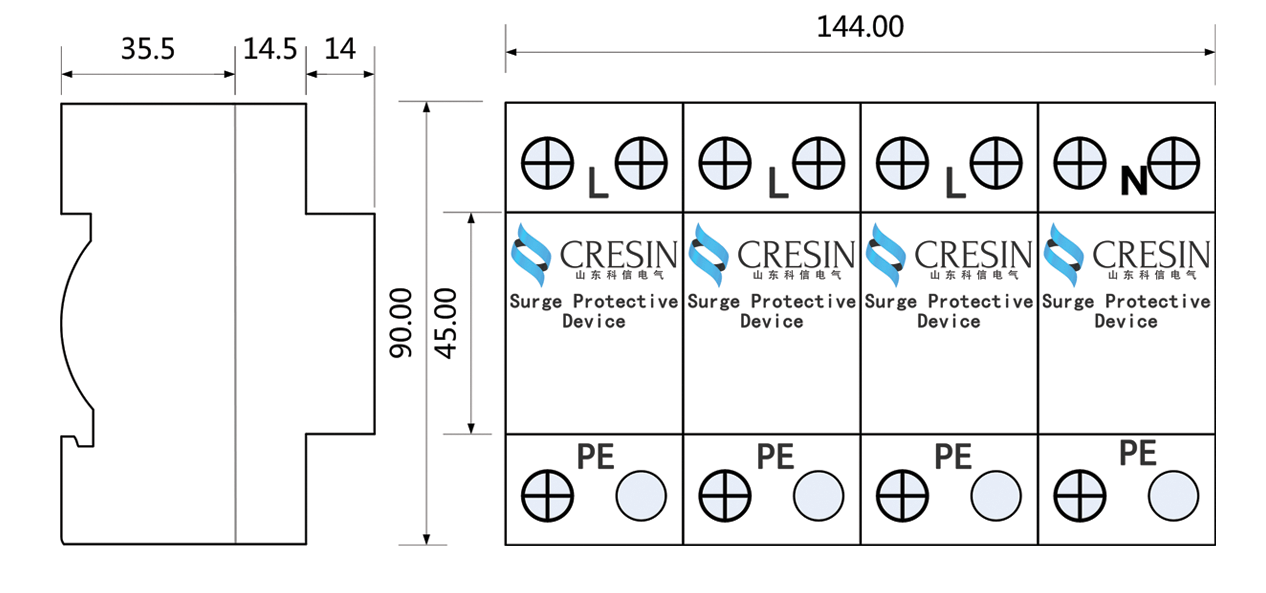

產品尺寸圖

Product size


技術指標	SPD型號	CSMS-I50/AC385-4P
	額定電壓Un	220v/380v
	最大持續工作電壓Uc	385v/50Hz
	沖擊放電電流Iimp（10/350μs）	50kA
	標稱放電電流In(8/20μs)	100kA
	最大放電電流Imax(8/20μs)	160kA
	保護水平Up	≤2.5kV
	響應時間	≤100ns
	漏電流	0μA
	前置熔斷器	見標注1
	保護模式	L/N-PE
	設計標準	GB18802.1
接口	接入導線截面	25 mm²
	接入接地線導線截面	35 mm²
	接線方式	端子接線
	極數	1P、2P、3P、4P可選

電源	適用電源	AC220v/380v
電源	電源系統	TN-S/三相五線

機械特性	外殼材料	阻燃性塑料外殼
	尺寸(W×H×D)	144x90x64（mm）
	安裝方式	35mm標準導軌安裝

工作環境	操作溫度	-40℃~+80℃
	存儲溫度	-40℃~+80℃
	相對濕度	5～95%（無凝露）
	防護等級	IP20
	海拔高度	不超過3000m

保質期	產品保質期	3年
