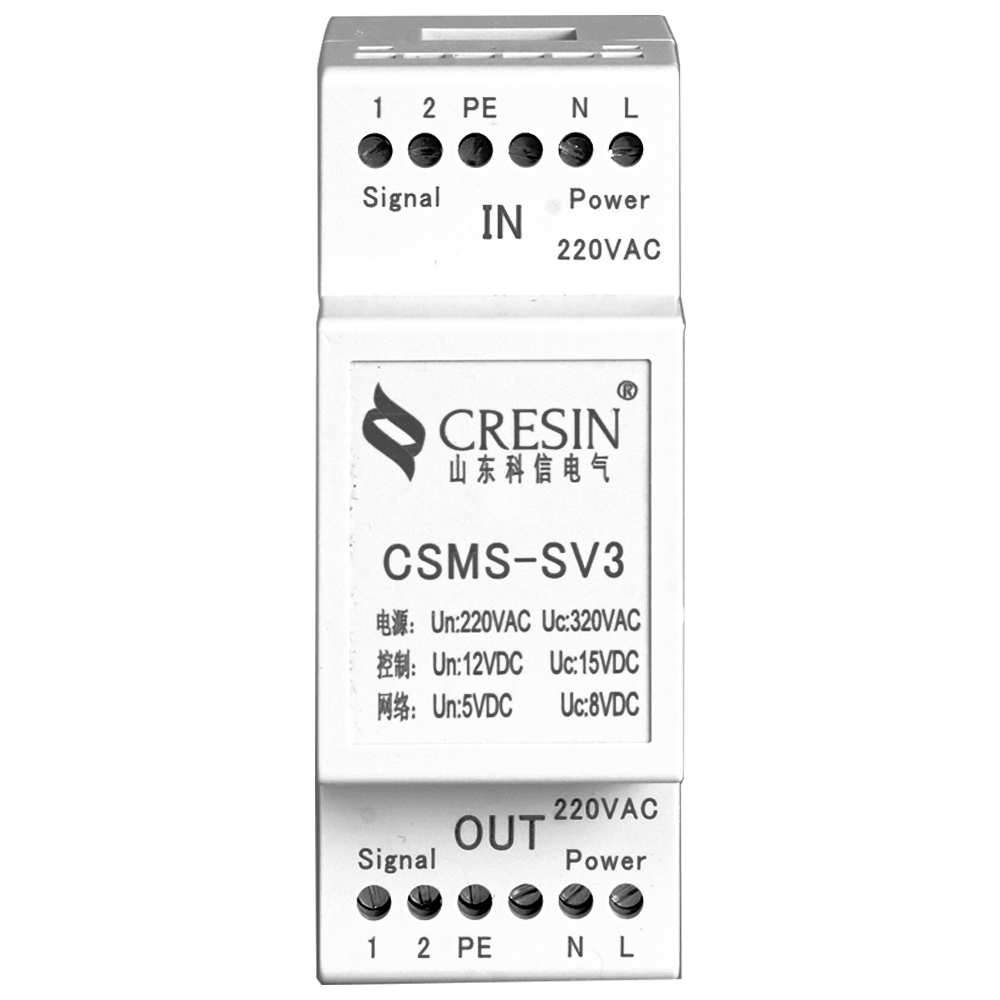

CSMS-SV3系列視頻監控保護器適用于監控等系統的電源、控制信號、BNC視頻信號及以太網的防雷保護，具有較低的限制電壓，快速響應等特點，可減輕和防護來自電源線和控制線的感應雷擊或其它浪涌過電壓對被保護設備帶來的危害?？梢宰杂山M合交直流電源、控制、視頻信號及以太網功能為一體。廣泛應用于安防監控、電信全球眼、數據機房等領域。
適用于各種設備的100MHz內的網絡接口與24VDC電源的綜合防雷保護。也適用于其他類似設備的防雷保護。
Product features
● 模數化、卡軌式設計，安裝和更換方便；
● 內置溫控?cái)嗦芳夹g(shù)和多重保護技術，保護能力強、可靠性高；
● 具有多種保護功能：交直流電源、控制、視頻信號及以太網。
Installation instructions
一、防雷器串聯在被保護設備與信號通道之間；

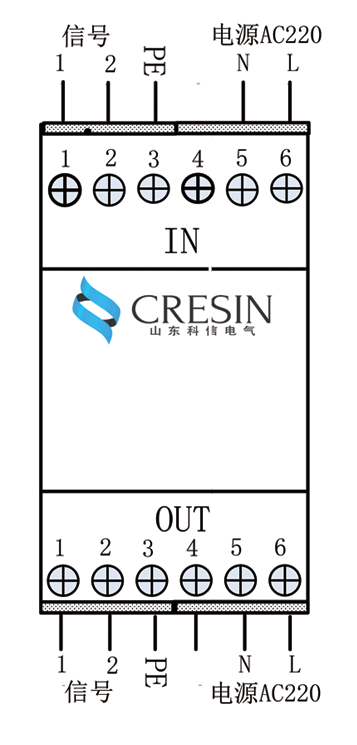

二、防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
三、把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1米；
四、本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期；
五、當系統工作出現故障懷疑防雷器時，可拆除防雷器，如還原到使用防雷器前的狀態后系統可恢復正常，則說明防雷器已經損壞，必須立即檢修和更換。
| 技術指標 | SPD型號 | CSMS-SV3 | ||||
|---|---|---|---|---|---|---|
| 以太網接口 | 交流供電 | 直流電源24V | 直流電源12V | 控制信號 | ||
| 最大持續工作電壓Uc | 8V | 320VAC | 36VDC | 15VDC | 8V | |
| 額定工作電壓Un | 5V | 220VAC | 24VDC | 12VDC | 5V | |
| 標稱放電電流In(8/20μs) | 3kA | 5kA | 5kA | 5kA | 5kA | |
| 最大放電電流Imax(8/20μs) | 5kA | 10kA | 10kA | 10kA | 10kA | |
| 電壓保護水平Up | ≤130V | ≤1.5kV | ≤60V | ≤60V | ≤30V | |
| 傳輸速率 | 100Mbit/s | 10Mbit/s | 10Mbit/s | 10Mbit/s | 10Mbit/s | |
| 插入損耗 | ≤0.5dB | ≤0.5dB | ||||
| 絕緣電阻 | ≥0.4MΩ | ≥0.4MΩ | ≥0.4MΩ | ≥0.4MΩ | ≥0.4MΩ | |
| 設計標準 | IEC61643-21 /GB18802.21 | IEC61643-1 /GB18802.1 | IEC61643-1 /GB18802.1 | IEC61643-1 /GB18802.1 | IEC61643-21 /GB18802.21 | |
| 接口 | 接口形式 | RJ45插座 | 接線端子 | 接線端子 | 接線端子 | 接線端子 |
| 保護口線數 | 單口4線、單口8線 | 雙路 | 雙路 | 雙路 | 雙路 | |
| 接入導線最大截面 | 雙絞線 | 2.5mm2 多股軟線 | 2.5mm2 多股軟線 | 2.5mm2 多股軟線 | 2.5mm2 多股軟線 | |
| 機械特性 | 外殼材料 | 阻燃性塑料外殼 | ||||
| 尺 寸(W×H×D) | 36x99x66（mm） | |||||
| 安裝方式 | 35mm標準導軌安裝 | |||||
| 工作環境 | 操作溫度 | -40℃~+80℃ | ||||
| 存儲溫度 | -40℃~+80℃ | |||||
| 相對濕度 | 5～95%（無凝露） | |||||
| 防護等級 | IP20 | |||||
| 海拔高度 | 不超過3000m | |||||
| 保質期 | 產品保質期 | 2年 | ||||
