CSDM-A/C系列數顯單相電流電壓表

高精度測量單相交流電流、直流電流、單相交流電壓、直流電壓；提供數碼管顯示，本地數據查詢電流、電壓變比可編程設置；支持RS－485通訊，Modbus－RTU協議；支持開關量輸入、開關量輸出等。

立即詢價（周一至周五 9:00-18:00）

規格選型

型號功能	測量		擴展功能（選配）				顯示		開孔尺寸
型號功能	交流電流/電壓	直流電流/電壓	開關量輸入	開關量輸出	變送輸出	通訊接口	LED	LCD	開孔尺寸
CSDM-A1□8	√	—	2	2	1	1	√	—	152×76
CSDM-C1□8	—	√	2	2	1	1	√	—	152×76
CSDM-A1□5	√	—	2	2	1	1	√	—	111×111
CSDM-C1□5	—	√	2	2	1	1	√	—	111×111
CSDM-A1□3	√	—	2	2	1	1	√	—	76×76
CSDM-C1□3	—	√	2	2	1	1	√	—	76×76
CSDM-A1□7	√	—	2	2	1	1	√	—	114×56
CSDM-C1□7	—	√	2	2	1	1	√	—	114×56
CSDM-A1□6	√	—	2	2	1	1	√	—	92×45
CSDM-C1□6	—	√	2	2	1	1	√	—	92×45
CSDM-A1□4	√	—	2	2	1	1	√	—	92×92
CSDM-C1□4	—	√	2	2	1	1	√	—	92×92
CSDM-A1□2	√	—	2	2	1	1	√	—	68×68
CSDM-C1□2	—	√	2	2	1	1	√	—	68×68
CSDM-A1□1	√	—	2	2	1	1	√	—	45×45
CSDM-C1□1	—	√	2	2	1	1	√	—	45×45

產品特點

Product features

● 高精度測量單相交流電流、直流電流、單相交流電壓、直流電壓；

● 提供數碼管顯示，本地數據查詢電流、電壓變比可編程設置；

● 支持RS－485通訊， Modbus－RTU協議；

● 支持開關量輸入、開關量輸出、模擬量變送輸出；

● 輔助電源：AC／DC85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V；

● 多種外形選擇，滿足不同柜體電氣回路的要求；

Installation instructions

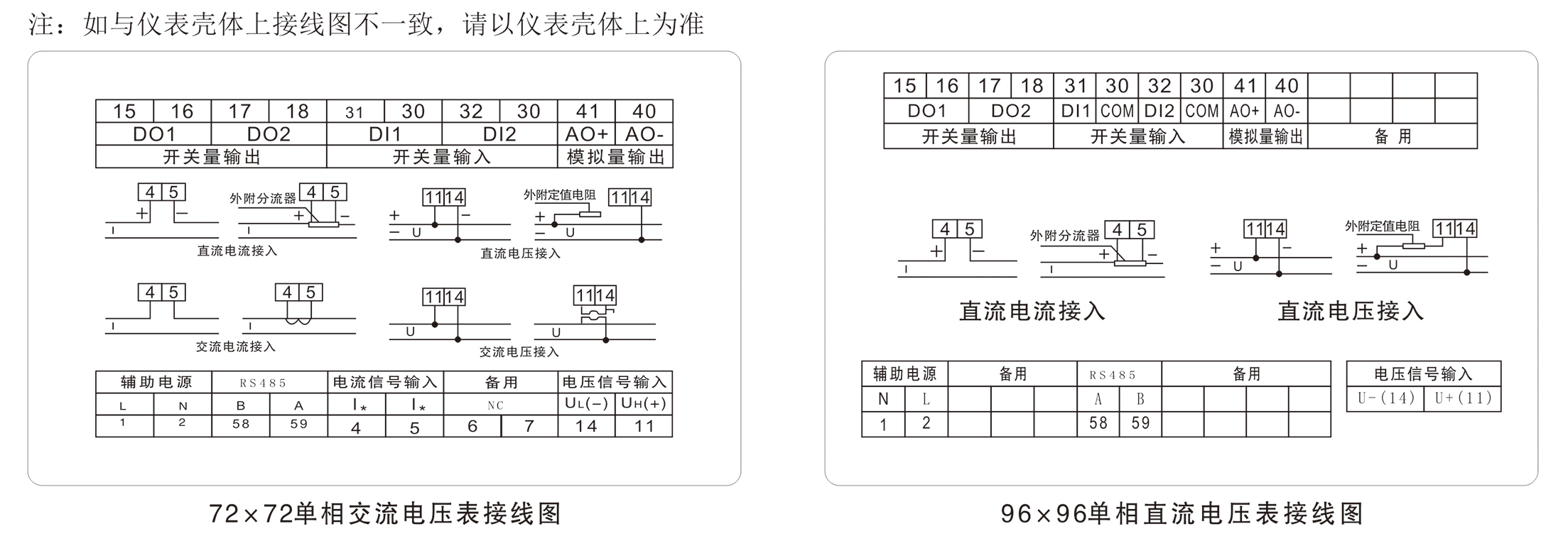

端子排列圖（典型）

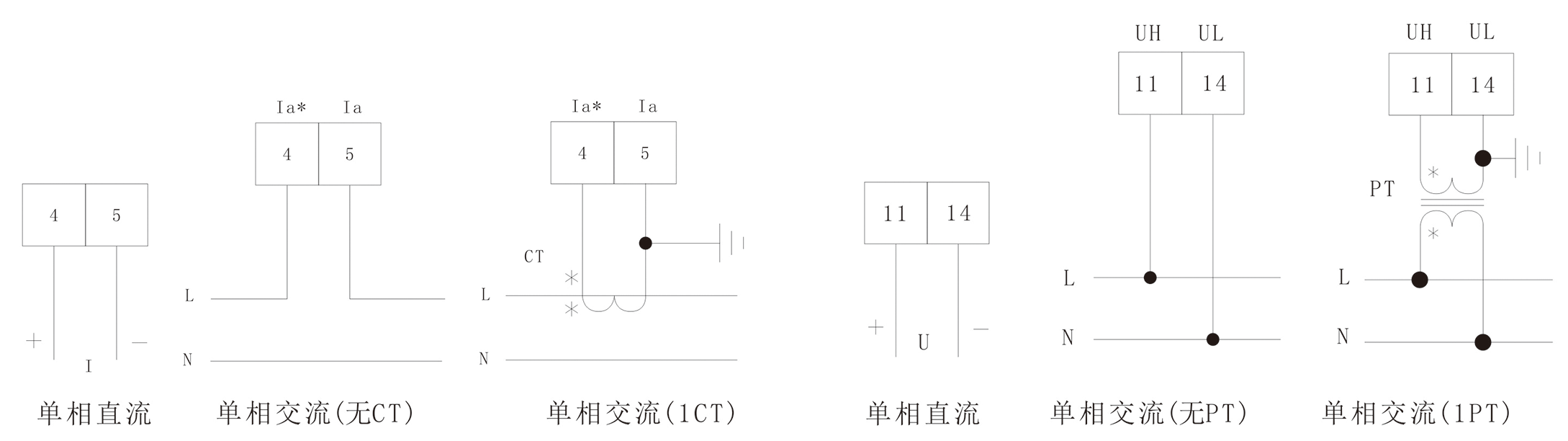

典型信號接線圖

測量精度	電流	0.5級
測量精度	電壓	0.5級
信號輸入	接線方式	單相
	額定電流	AC 1A、AC 5A、DC 20mA、DC 1A、DC 5A、DC 75mV
	額定電壓	AC 57.7V、AC 100V、AC 220V、AC 380V、DC 2V、DC 20V、DC 600V
	過負載	1.2倍（持續），10倍/5秒（瞬時）
	功耗	﹤0.4VA/相
	阻抗	﹤20mΩ
	頻率	45~65Hz或直流
輔助電源	工作范圍	AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V
輔助電源	功耗	﹤4VA
功能模塊	通訊接口	1路RS-485通訊，Modbus-RTU協議，波特率2400~9600bps,默認2400bps
	開關量輸入	支持2路干結點輸入
	開關量輸出	支持2路繼電器輸出，容量：AC 250V/5A,DC 30V/5A
	變送輸出	支持1路模擬量輸出：0/4~20mA或0~5/10V
環境	工作溫度	﹣10℃~﹢55℃
	存儲溫度	﹣25℃~﹢70℃
	相對濕度	≤93％，無腐蝕性氣體場所
	海拔	≤2500m
安全	絕緣電阻	＞100MΩ
安全	交流耐壓	AC 2KV
電磁兼容性能	靜電放電	4級
	電快速瞬變脈沖群	4級
	浪涌（沖擊）	4級
外形尺寸	面框尺寸	120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
外形尺寸	開孔尺寸	111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76
