CSDM系列數顯組合表


高精度測量三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等電參量;提供數碼管或液晶顯示,本地數據查詢;電流、電壓變比可編程設置;支持RS-485通訊, Modbus-RTU協議;支持開關量輸入、開關量輸出、模擬量變送輸出;輔助電源:AC/DC85V265V、AC220V、AC380V、AC100V;多種外形選擇,滿足不同柜體電氣回路的要求。



立即詢價 (周一至周五 9:00-18:00)




規格選型

型號    功能測量擴展功能(選配)顯示開孔尺寸
三相電流三相電壓有功功率無功功率功率因數頻率開關量輸入開關量輸出變送輸出通訊接口LEDLCD
CSDM-B1□8功能任意組合2211152×76
CSDM-B3□52231111×111
CSDM-BY□52231
CSDM-B3□3221176×76
CSDM-BY□32211
CSDM-B1□72211114×56
CSDM-B1□6221192×45
CSDM-B3□4223192×92
CSDM-BY□42231
CSDM-B3□2221168×68
CSDM-BY□22211
CSDM-B3□1221145×45
CSDM-A1□82211152×76
CSDM-A3□52231111×111
CSDM-AY□52231
CSDM-A3□3221176×76
CSDM-AY□32211
CSDM-A1□72211114×56
CSDM-A1□6221192×45
CSDM-A3□4223192×92
CSDM-AY□42231
CSDM-A3□2221168×68
CSDM-AY□22211
CSDM-A3□1221145×45


產品特點

Product features


● 高精度測量三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等電參量;

● 提供數碼管或液晶顯示,本地數據查詢;

● 電流、電壓變比可編程設置;

● 支持RS-485通訊, Modbus-RTU協議;

● 支持開關量輸入、開關量輸出、模擬量變送輸出;

● 輔助電源:AC/DC85V~265V、AC220V、AC380V、AC100V;

● 多種外形選擇,滿足不同柜體電氣回路的要求;






安裝說明

Installation instructions


端子排列圖(典型)

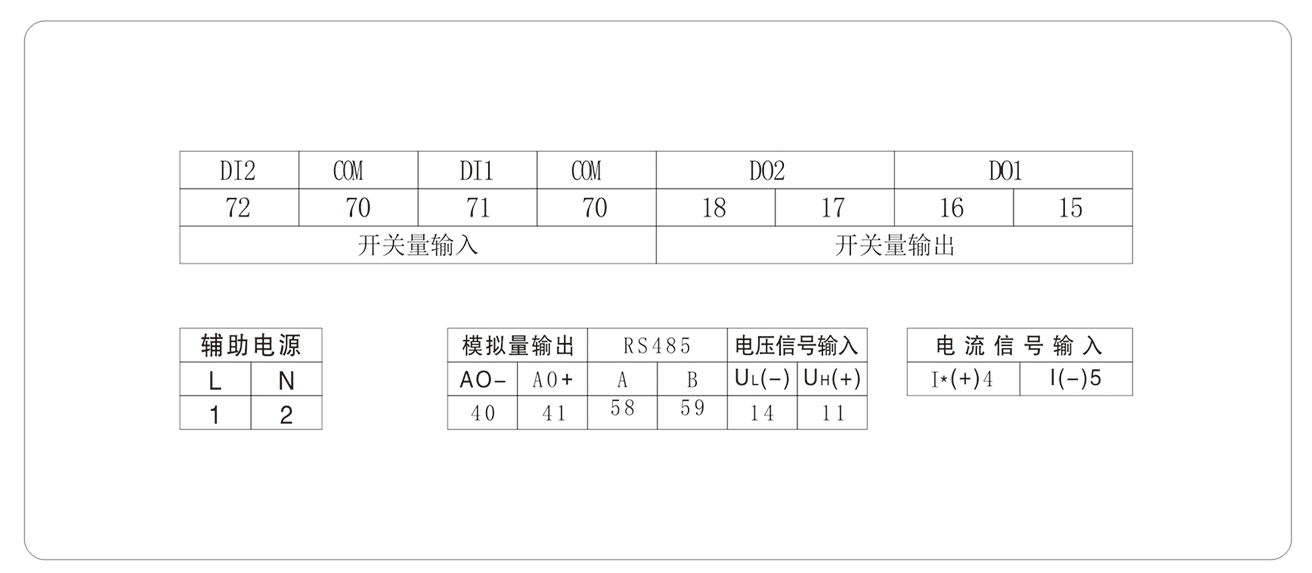

(1)單相有功(電流、電壓、頻率、功率因數、功率隨意組合)

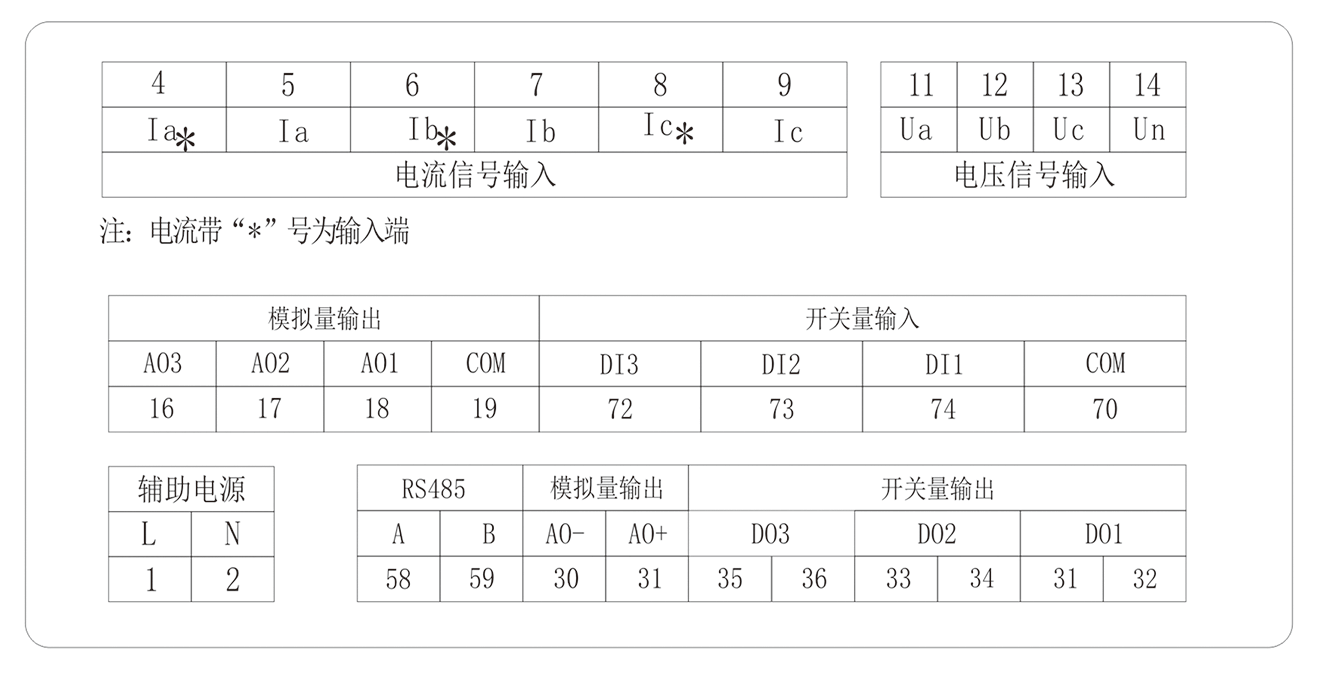

(2)三相電流電壓頻率組合

(3)三相組合(電流、電壓、頻率、功率因數、功率隨意組合)

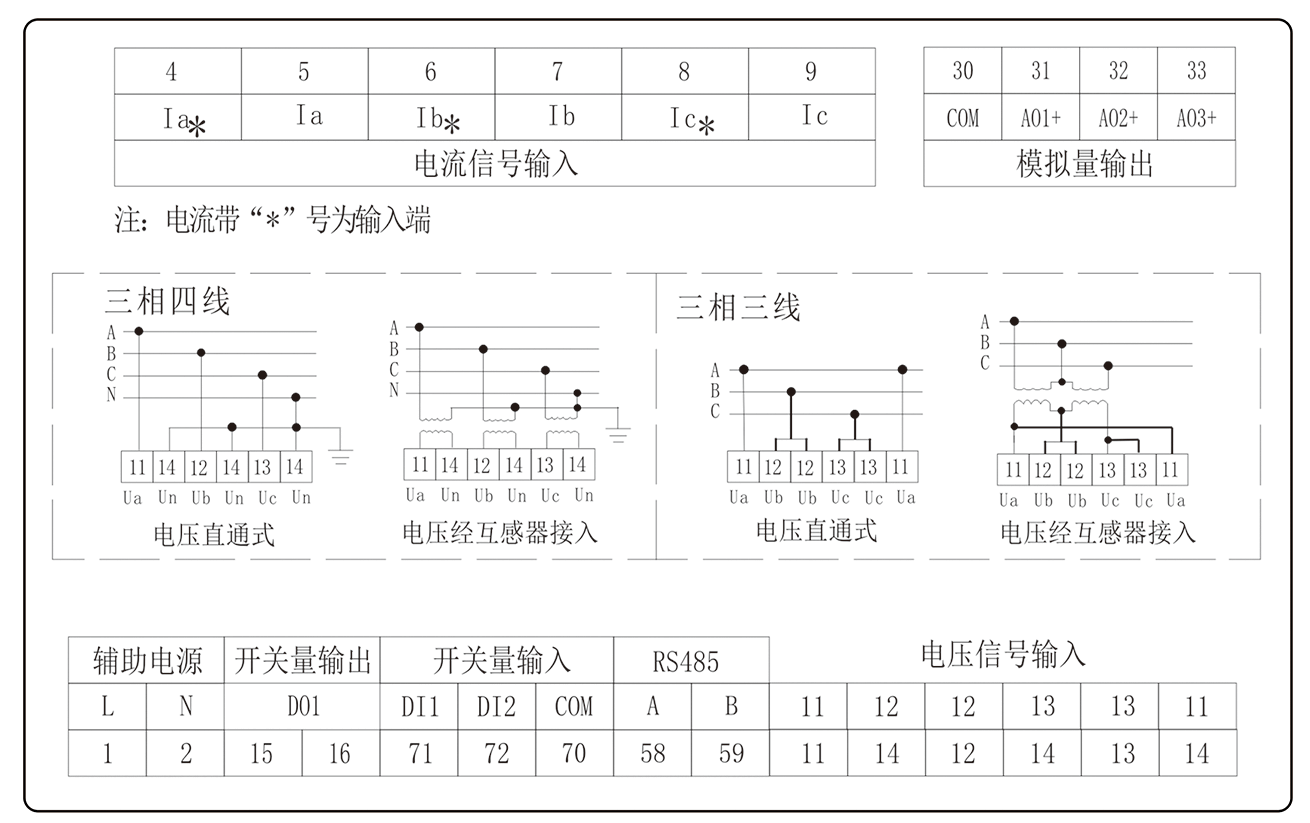

典型信號接線圖




測量精度電壓0.5級
電流0.5級
有功功率0.5級
無功功率0.5級
功率因數0.5級
頻率±0.02Hz
信號輸入接線方式單相、三相四線、三相三線
額定電流AC 1A、AC 5A
額定電壓AC 57.7V、AC 100V、AC 220V、AC 380V
過負載電壓1.2倍(持續),2倍/1秒(瞬時)
電流1.2倍(持續),10倍/5秒(瞬時)
功耗電壓:﹤1VA/相,電流:﹤0.4VA/相
阻抗電壓:>300KΩ,電流:﹤20mΩ
頻率45~65Hz
輔助電源工作范圍AC/DC 85V~265V、AC220V、AC380V、AC100V
功耗﹤4VA
功能模塊通訊接口1路RS-485通訊,Modbus-RTU協議,波特率2400~9600bps,默認2400bps
開關量輸入支持4路干結點輸入
開關量輸出支持3路繼電器輸出,容量:AC 250V/5A,DC 30V/5A
變送輸出支持1路模擬量輸出:0/4~20mA或0~5/10V
環境工作溫度﹣10℃~﹢55℃
存儲溫度﹣25℃~﹢70℃
相對濕度≤93%,無腐蝕性氣體場所
海拔≤2500m
安全絕緣電阻>100MΩ
交流耐壓AC 2KV
電磁兼容性能靜電放電4級
電快速瞬變脈沖群4級
浪涌(沖擊)4級
外形尺寸面框尺寸120×120;80×80;96×48;96×96;72×72;48×48;120×60;160×80
開孔尺寸111×111;76×76;92×45;92×92;68×68;45×45;114×56;152×76
