SNB系列直流系統浪涌保護器(電涌保護器)是依據GB18802.1、IEC61643-1防雷標準設計，適用直流系統的電源及用電設備防護，通過國家專業檢測機構的雷電防護試驗。浪涌保護器在過電壓產生后可瞬時將被保護線路接入等電位系統中，使設備各端口等電位，同時釋放在電路上因雷電感應而產生的大量脈沖電流，將過電壓鉗位，降低設備各端口的電壓差，通過防雷系統前、后級浪涌保護器的配合，使雷電能逐級釋放，達到保護配電電源及終端用電設備的目的。
立即詢價 （周一至周五 9:00-18:00）

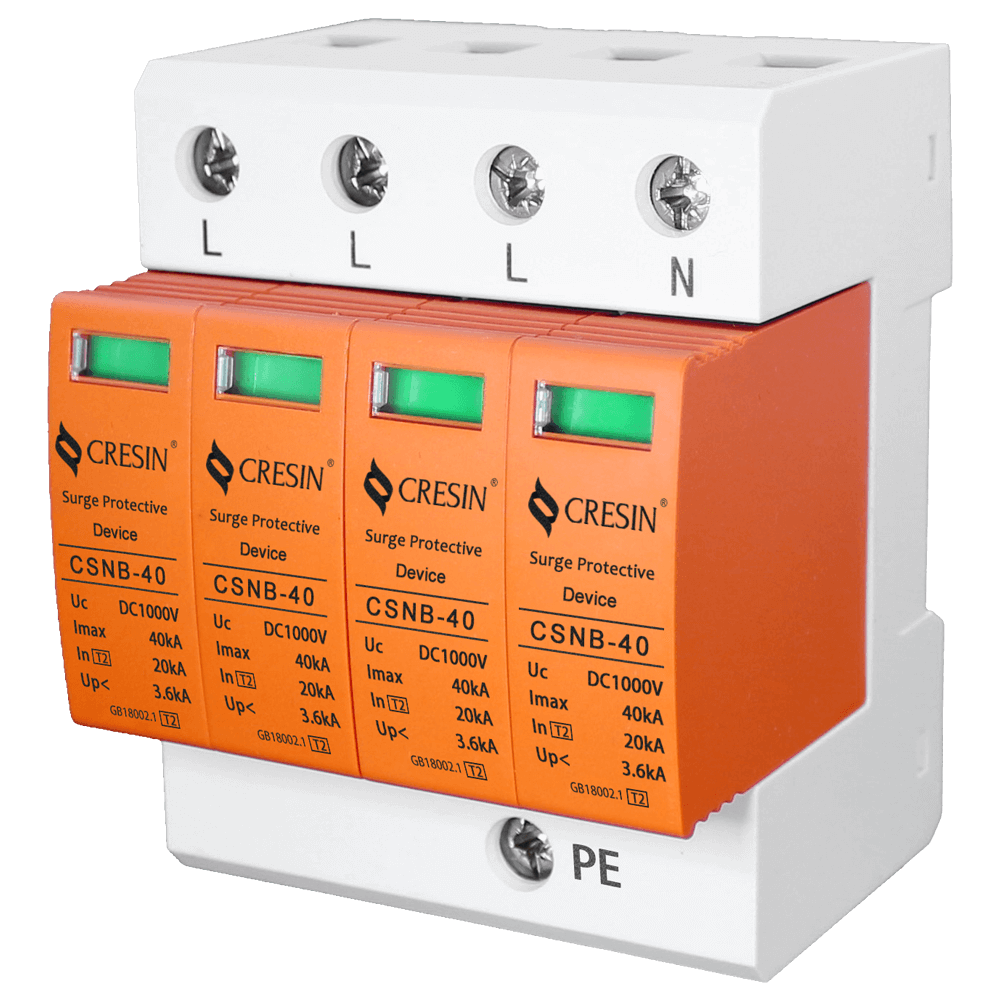

CSNB系列直流系統浪涌保護器(電涌保護器)是依據GB18802.1、IEC61643-1防雷標準設計，適用直流系統的電源及用電設備防護，通過國家專業檢測機構的雷電防護試驗。浪涌保護器在過電壓產生后可瞬時將被保護線路接入等電位系統中，使設備各端口等電位，同時釋放在電路上因雷電感應而產生的大量脈沖電流，將過電壓鉗位，降低設備各端口的電壓差，通過防雷系統前、后級浪涌保護器的配合，使雷電能逐級釋放，達到保護配電電源及終端用電設備的目的。
Installation instructions
Product size
| SPD型號 | CSNB-40 | |||
|---|---|---|---|---|
| 最大持續工作電壓Uc | DC75 | DC175 | DC275 | DC1000 |
| 標稱放電電流In(8/20μs) | 20kA | 20kA | 20kA | 20kA |
| 最大放電電流Imax(8/20μs) | 40kA | 40kA | 40kA | 40kA |
| 保護水平Up | ≤0.8kV | ≤1.0kV | ≤1.0kV | ≤3.6kV |
| 響應時間 | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 漏電流 | 15μA | 15μA | 15μA | 15μA |
| 保護模式 | L/N-PE;L-N N-PE | |||
| 設計標準 | GB18802.1 | GB18802.1 | GB18802.1 | GB18802.1 |
| 接入導線截面 | 25 mm2 | 25 mm2 | 25 mm2 | 25 mm2 |
| 接入接地線導線截面 | 35 mm2 | 35 mm2 | 35 mm2 | 35 mm2 |
| 接線方式 | 端子接線 | 端子接線 | 端子接線 | 端子接線 |
| 遙信接點 | 可選 | 可選 | 可選 | 可選 |
| 報警接點 | 可選 | 可選 | 可選 | 可選 |
| 極數 | 1P、2P、3P、4P可選 | |||
| 外殼材料 | 阻燃性塑料外殼 | |||
| 安裝方式 | 35mm標準導軌安裝 | |||
| 操作溫度 | -40℃~+80℃ | |||
| 存儲溫度 | -40℃~+80℃ | |||
| 相對濕度 | 5～95%（無凝露） | |||
| 防護等級 | IP20 | IP20 | IP20 | IP20 |
| 海拔高度 | 不超過3000m | |||
| 產品保質期 | 3年 | 3年 | 3年 | 3年 |
2018-11-19
CSNB-40 系列直流浪涌保護器(電涌保護器)是依據 GB18802.1、IEC61643-1 防雷標準設計，直流供電系統， 每個模塊的標稱放電電流 In 可達 20kA(8/20μs)，最大放電電流 Imax 可以達到 40kA(8/20μs)，通過國家專業檢測機構的雷電防護 II 類試驗，適用于雷擊風險較高地區（LPZ2 或 LPZ2 與 LPZ3 交界區）。通過防雷系統前、后級防雷器的配合，使雷電能逐級釋放，達到保護配電電源及終端用電設備的目的。
