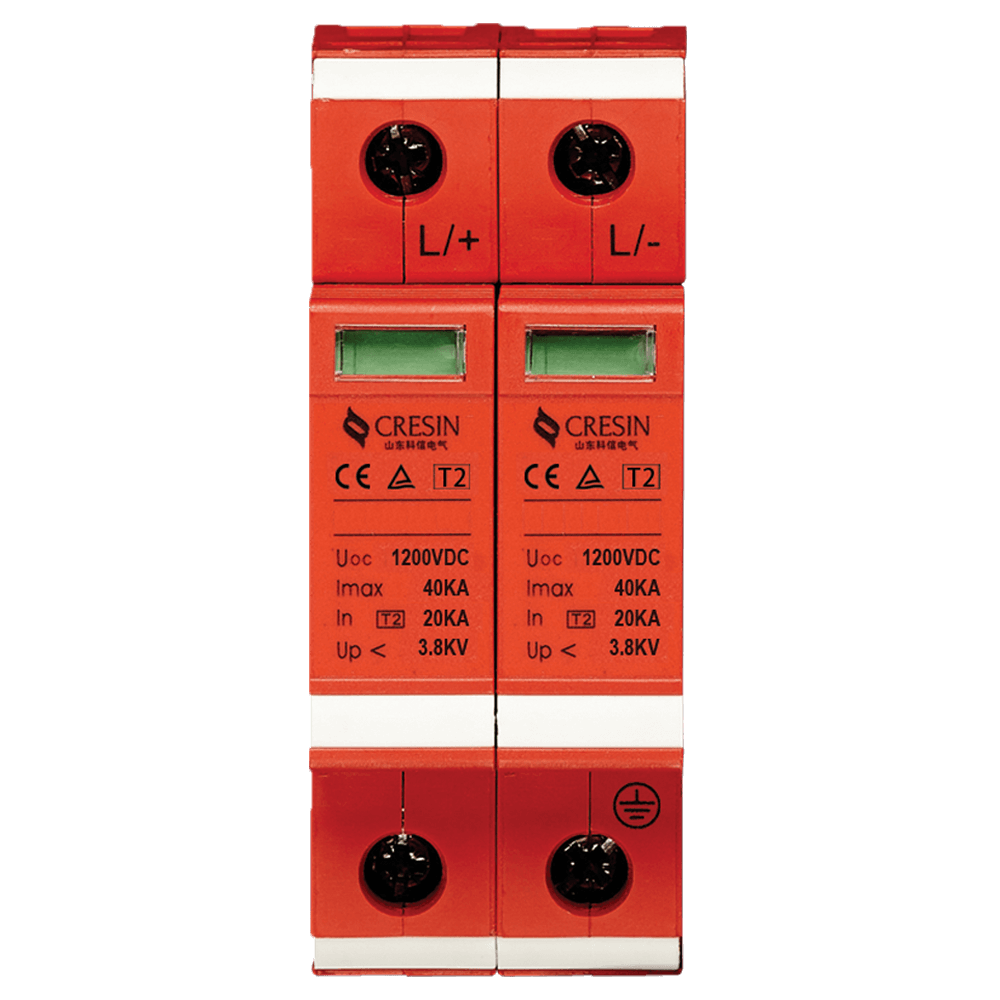

CSMS-B40/DC1200系列浪涌保護器(電涌保護器)是依據GB18802.1、IEC61643-1防雷標準設計，適用直流電源系統，特別是新能源包含光伏系統、風電系統的防雷及浪涌保護，每個模塊的標稱放電電流In可達20kA(8/20μs)，最大放電電流Imax可以達到40kA(8/20μs)，通過國家專業檢測機構的雷電防護T2級試驗，適用于雷擊風險較高地區（LPZ1或LPZ1與LPZ2交界區）。?
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CSMS-B40/DC1200系列浪涌保護器(電涌保護器)是依據GB18802.1、IEC61643-1防雷標準設計，適用直流電源系統，特別是新能源包含光伏系統、風電系統的防雷及浪涌保護，每個模塊的標稱放電電流In可達20kA(8/20μs)，最大放電電流Imax可以達到40kA(8/20μs)，通過國家專業檢測機構的雷電防護T2級試驗，適用于雷擊風險較高地區（LPZ1或LPZ1與LPZ2交界區）。
Product features
● 選用優質防雷元件，使用壽命長；
● 帶有過流、過熱溫控脫扣裝置；
● 帶有故障失效指示；
● 漏電流小、響應時間快、殘壓低；
● 可插拔式模塊化結構設計；
● 模塊失效后無需停電即可更換；
● 35mm標準導軌安裝，安裝簡單，維護方便；
● 通過國家專業檢測機構的雷電防護T2級試驗。
● 通過TUV認證、CE認證。
Installation instructions
一、建議在防雷模塊前端串聯熔斷器或自動斷路器；

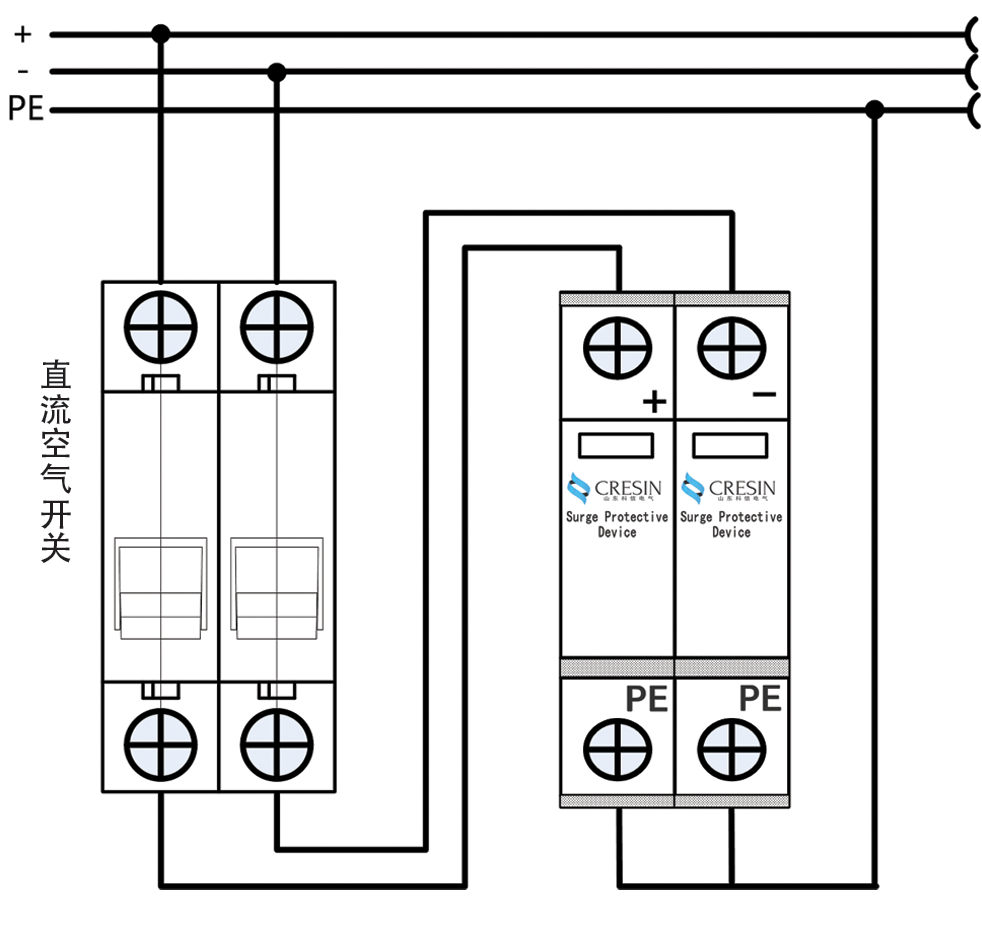

二、安裝時請根據接線示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為接地線；
三、安裝時必須切斷電源，嚴禁帶電操作，連接導線必須符合要求，接線盡量短；
四、當模塊故障顯示窗口指示紅色時，表示防雷器已經失效，應及時更換新的產品；
五、防雷接地應符合防雷規范要求，接地線盡可能短且接地電阻應小于10Ω。

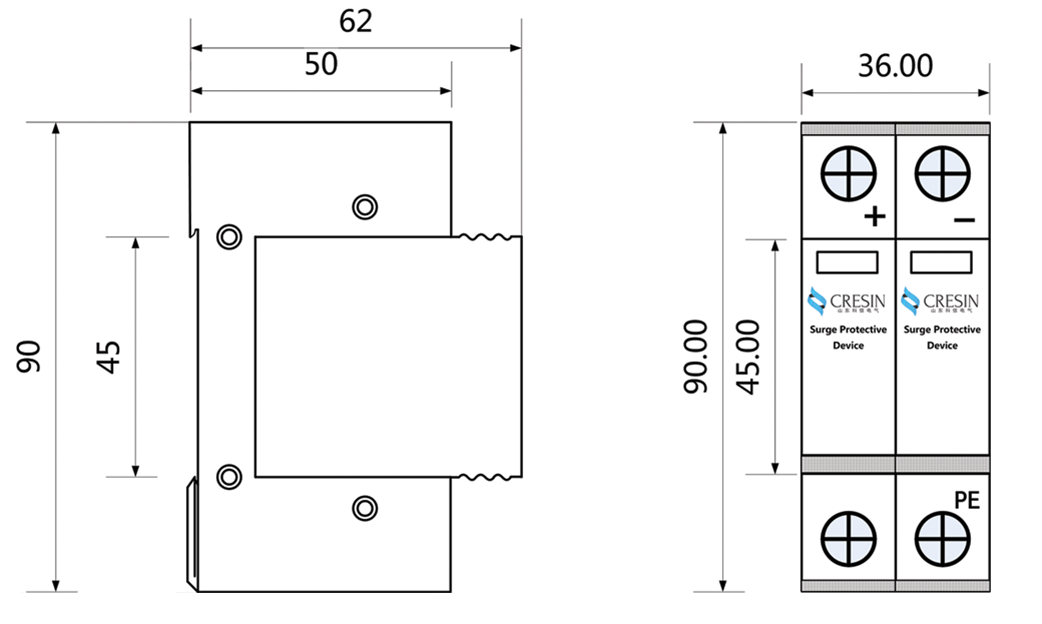

Product size
| 技術指標 | SPD型號 | CSMS-B40/DC1200-2P |
|---|---|---|
| 額定電壓Un | DC1200V | |
| 最大持續工作電壓Uc | DC1300V | |
| 標稱放電電流In(8/20μs) | 20kA | |
| 最大放電電流Imax(8/20μs) | 40kA | |
| 保護水平Up | ≤3.8kV | |
| 響應時間 | ≤25ns | |
| 漏電流 | ≤20μA | |
| 設計標準 | GB18802.1，IEC61643-1 | |
| 接口 | 接入導線截面 | 16mm2 |
| 接入接地線導線截面 | 25 mm2 | |
| 接線方式 | 端子接線 | |
| 遙信接點 | 可選 | |
| 報警接點 | 可選 | |
| 脫離器動作指示 | 有（有效：綠--失效：紅） | |
| 極數 | 3P | |
| 電源 | 適用電源 | DC900V |
| 電源系統 | 直流電源系統 | |
| 機械特性 | 外殼材料 | 阻燃性塑料外殼 |
| 尺 寸(W×H×D) | 54x90x62（mm） | |
| 安裝方式 | 35mm標準導軌安裝 | |
| 工作環境 | 操作溫度 | -40℃~+80℃ |
| 存儲溫度 | -40℃~+80℃ | |
| 相對濕度 | 5～95%（無凝露） | |
| 防護等級 | IP20 | |
| 海拔高度 | 不超過3000m | |
| 保質期 | 產品保質期 | 2年 |
2018-11-08
CSMS‐B40 系列直流浪涌保護器(電涌保護器)是依據 GB18802.1、IEC61643-1 防雷標準設計，直流供電系統，每個模塊的標稱放電電流In 可達 20kA(8/20μs)，最大放電電流 Imax 可以達到 40kA(8/20μs)，通過國家專業檢測機構的雷電防護II 類試驗，適用于雷擊風險較高地區（LPZ2 或 LPZ2 與LPZ3 交界區）。通過防雷系統前、后級防雷器的配合，使雷電能逐級釋放，達到保護配電電源及終端用電設備的目的。
