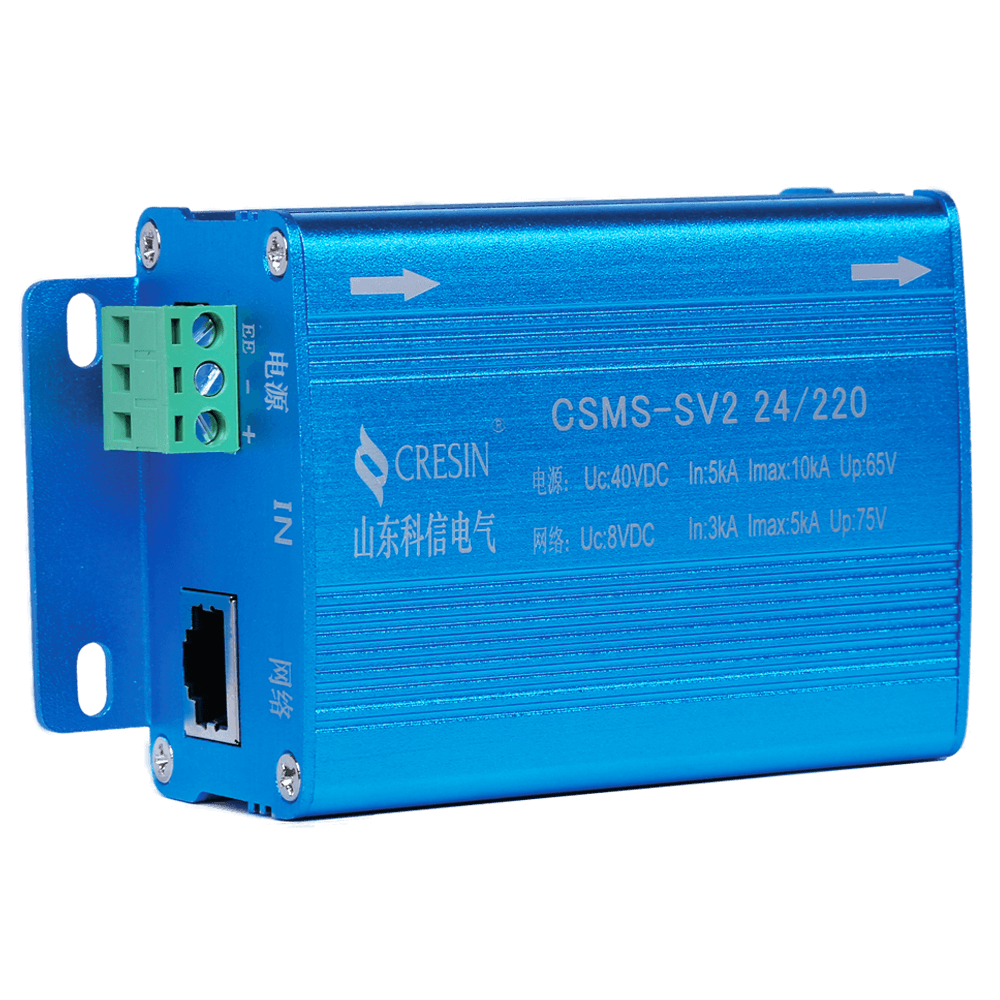

CSMS-SV系列網絡攝像機電涌保護器依據IEC和GB標準設計和制造，適用于交直流供電、采用網絡端口的監視攝像機電涌保護，多功能一體化設計，其避雷效果卓越、穩定，與接地電阻大小無關；避雷形式特別，避雷時電源、信號不中斷，不影響設備的正常運作。產品采用兩級串聯式聯動式保護，最大放電電流（8/20μS）可達10kA，傳輸特性達100MHz，插入損耗低，可以充全面保護CCTV監視設備。
立即詢價 （周一至周五 9:00-18:00）
CSMS-SV系列網絡攝像機電涌保護器依據IEC和GB標準設計和制造，適用于交直流供電、采用網絡端口的監視攝像機電涌保護，多功能一體化設計，依據等電位原理處理雷電脈沖電流，通過避雷器的作用，將雷電脈沖電流在避雷器內部進行電位平衡處理，使連接到受保護設備的各種線路之間沒有電位差，從而達到避雷目的，其避雷效果卓越、穩定，與接地電阻大小無關，甚至不接地也不影響避雷效果（但依用電安全相關規定，最好接地）；避雷形式特別，避雷時電源、信號不中斷，不影響設備的正常運作。產品采用兩級串聯式聯動式保護，最大放電電流（8/20μS）可達10kA，傳輸特性達100MHz，插入損耗低，可以充全面保護CCTV監視設備。
適用于各種設備的100MHz內的網絡接口與24VDC電源的綜合防雷保護。也適用于其他類似設備的防雷保護。
Product features
● 采用內部電位平衡（等電位）處理，避雷能力完全由避雷器確定，與接地?zé)o關；
● 金屬外殼，外形美觀，安裝便捷，無需人工維護，并可大大延長產品使用壽命和降低維護費用。
Installation instructions
電源線路的“L/+”為火線/正極，“N/–”為零線/負極；EE為等電位端。
安裝時請根據安裝示意圖所示連接， EE接到周邊設備的金屬外殼或接地接口上，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。
防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。
Product size

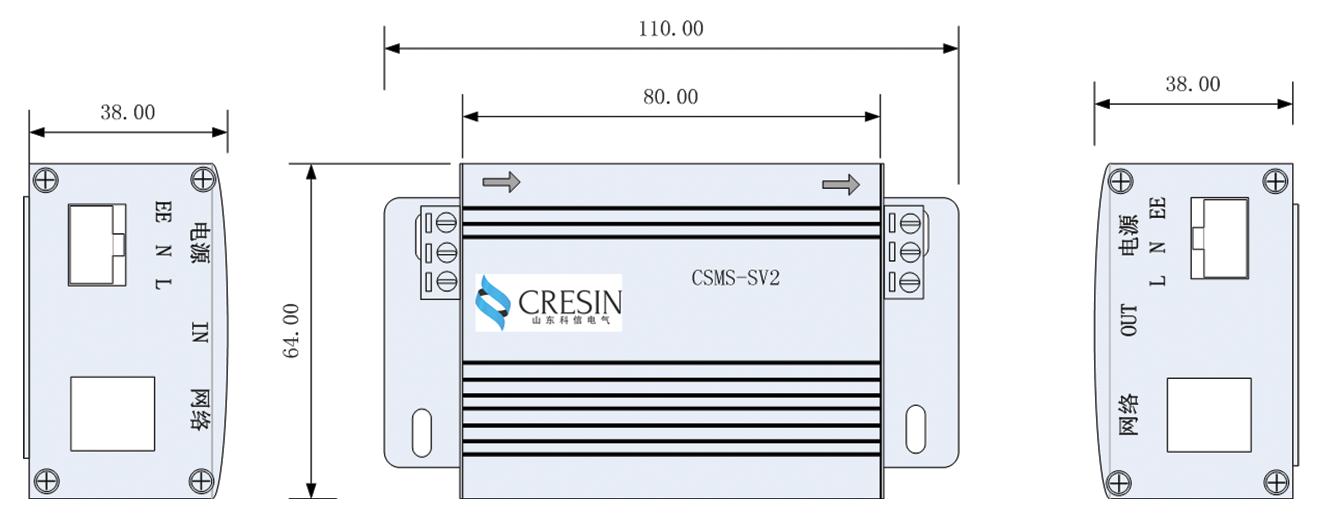

外型尺寸：80mmX64mmX38mm（寬X高X深），見下圖。
按照尺寸：80mmX38mm ，M4X8螺絲。
| 技術指標 | SPD型號 | CSMS-SV2 24 | |
|---|---|---|---|
| 最大持續工作電壓Uc | 40VDC | ||
| 額定工作電壓Un | 24VDC | ||
| 標稱放電電流In(8/20μs) | 5kA | ||
| 最大放電電流Imax(8/20μs) | 10kA | ||
| 額定負載電流 | 25A | ||
| 限制電壓（Up） | ≤65V | ||
| 接入方式 | 串接 | ||
| 響應時間 | ≤25ns | ||
| 設計標準 | IEC61643/GB18802.1 | ||
| 信號部分 | 最大持續工作電壓Uc | 8VDC | |
| 連接形式 | RJ45 | ||
| 傳輸速率 | 100M bit/s | ||
| 標稱放電電流（8/20us） | 5kA | ||
| 最大放電電流（8/20us） | 10kA | ||
| 限制電壓 10/700us | 線-線/X-X | ≤75V | |
| 線-地/X-C | ≤150V | ||
| 接入方式 | 串接 | ||
| 插入損耗 | ≤0.2dB | ||
| 失效指示 | 綠色：正常 熄滅：失效 | ||
| 絕緣電阻 | ≥0.4MΩ | ||
| 設計標準 | IEC61643/GB18802.1 | ||
| 機械特性 | 外殼材料 | 鋁合金型材 | |
| 尺 寸(W×H×D) | 100x64x38（mm） | ||
| 安裝方式 | 墻面固定或水平固定 | ||
| 接地方式 | 螺絲 | ||
| 工作環境 | 操作溫度 | -40℃~+80℃ | |
| 存儲溫度 | -40℃~+80℃ | ||
| 相對濕度 | 5～95%（無凝露） | ||
| 防護等級 | IP20 | ||
| 海拔高度 | 不超過3000m | ||
| 保質期 | 產品保質期 | 3年 | |
