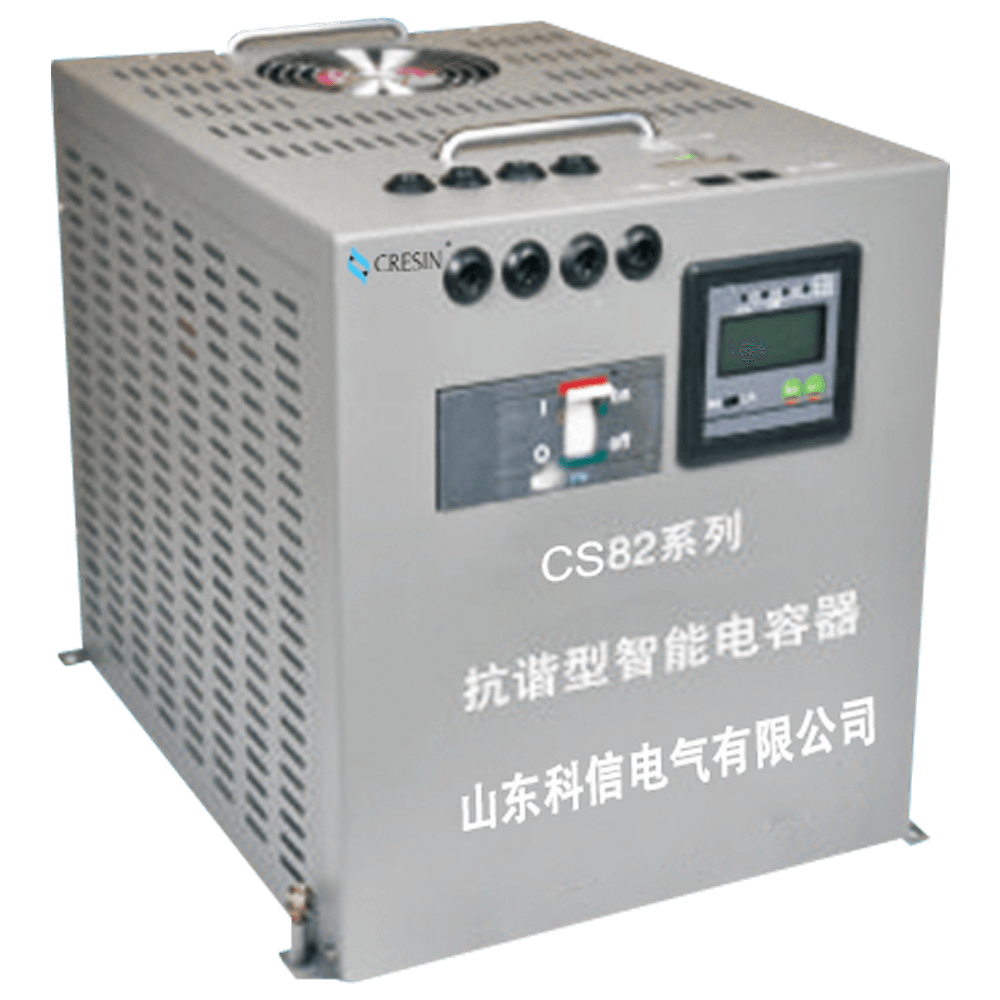

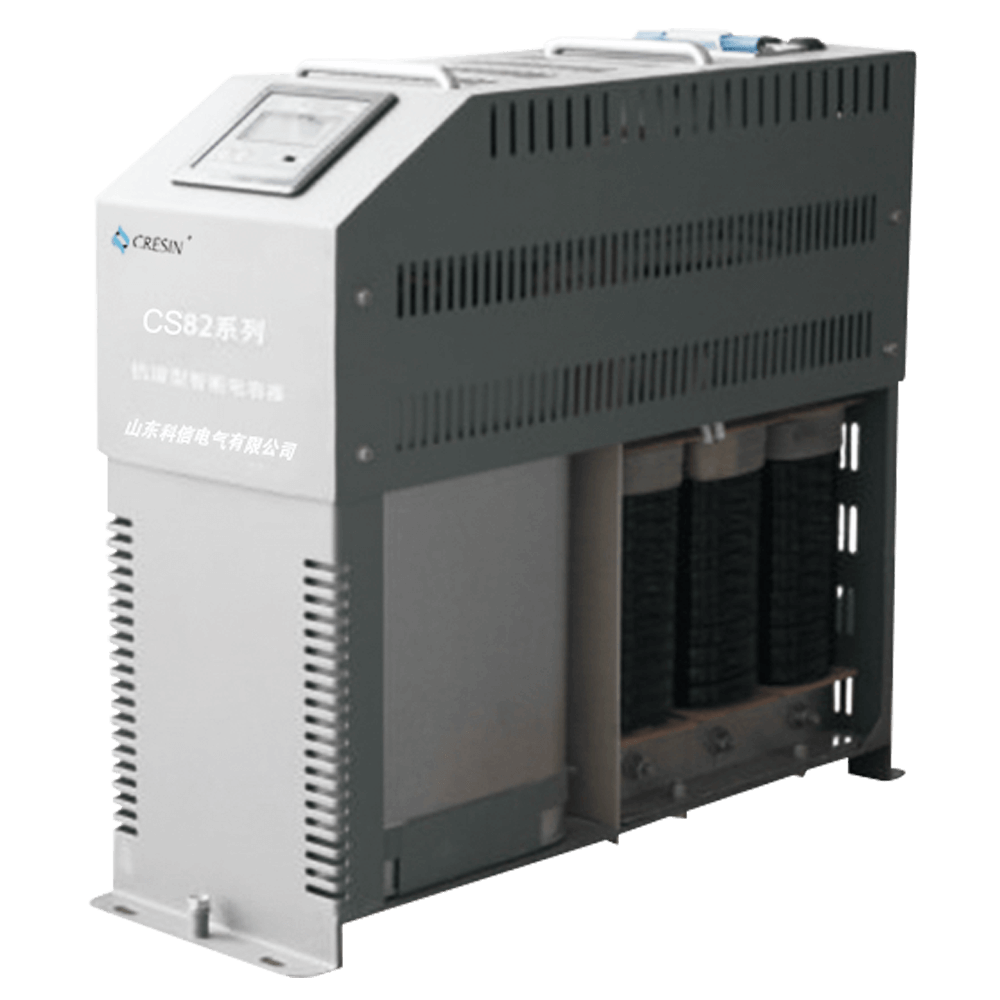

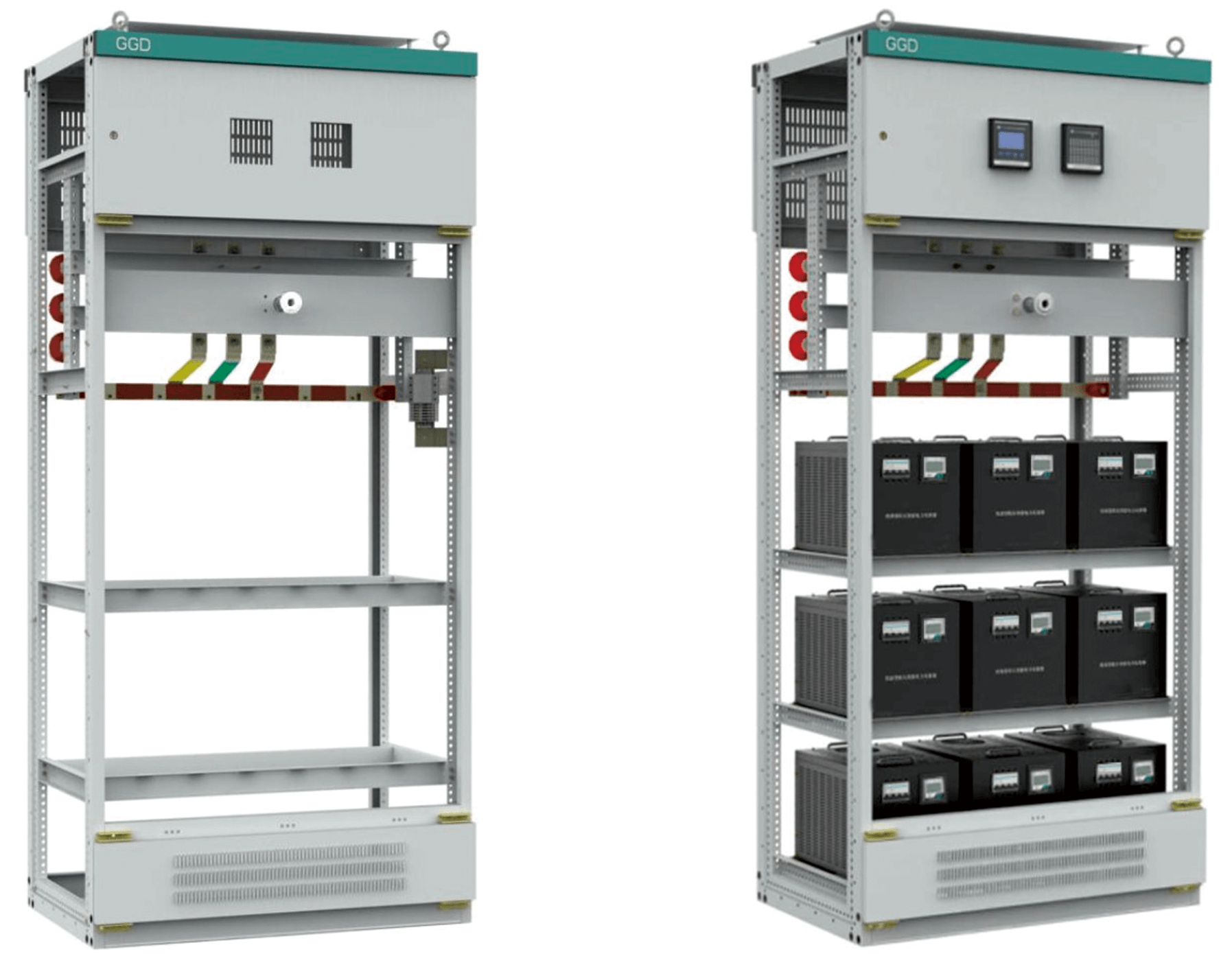

CS82系列抗諧型智能電容器是以△型或Y型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制造技術等最新技術成果，實現智能化低壓無功補償功能能方便地實現過零投切、保護、測量、信號指示、聯機等系列功能，是低壓無功自動補償濾波技術的重大突破。產品主要應用于有諧波場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的產品使用于主要諧波為5次及以上的電氣環境，串接14％電抗器的產品使用于主要請波為3次的電氣環境。

抗諧波濾波功能

有效的抑制諧波和涌流，對諧波形成低阻抗通路。防止電容器過載、絕緣介質的老化、自愈性能下降、使用壽命降低。

過零投切功能

采用電磁式過零投切開關，能準確的在電壓為零時投入，電流為零時切除，投切涌流小。

分相補償功能

分相補償型產品，各相電容可以分別投切，適用于三相負荷不平衡的場合，提高了無功補償?shù)木_度。

測量功能

配電電壓、電流、無功功率、功率因數測量；CT相位與變比自動測量、校正；各臺電容器內部電流、內部溫度測量。

保護功能

掉電速切，過流保護；電容器過壓、欠壓及缺相保護；電容器過溫保護，當電容器溫度超過65度，電容器整機退運保護，提高使用壽命，確保系統安全運 行。

信號功能

電容器投切狀態、過欠補狀態、過欠壓狀態信號；保護動作類型、自診斷故障類信號。

通信功能

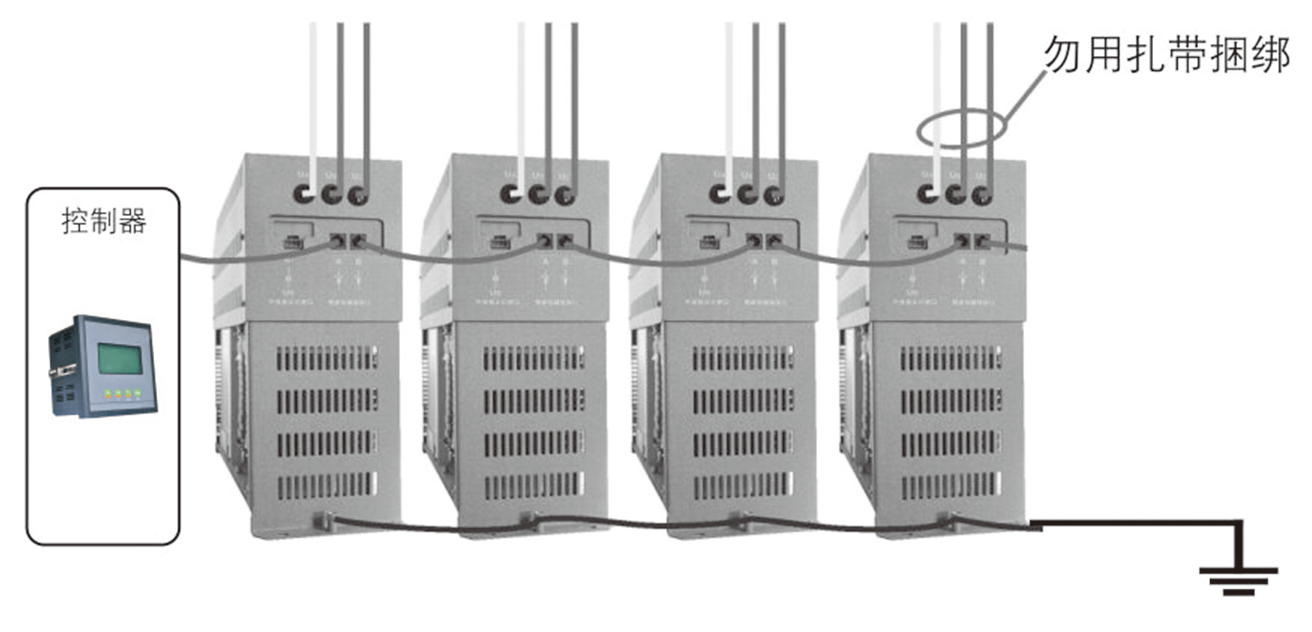

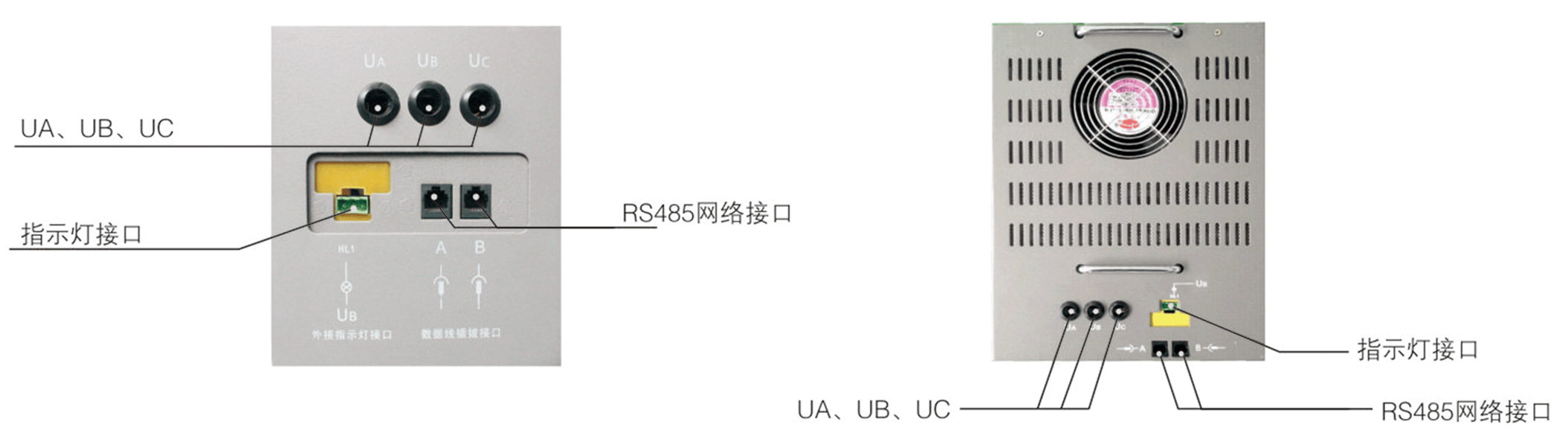

電容器和控制器之間采用RS－485通信連接，便于大量采樣數據上傳及與外設監控終端進行信息交換，構成系統工作。

聯機功能

具備網絡通信和無線網絡通信功能。

智能組網

可自動檢測及跟蹤系統無功的變化，自動投切電容器組。容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切。電容器先投先退、先退先投；電容器運行溫度低的先投，運行溫度高的先退；補償工況恒定時，電容器每十五分鐘循環投切，避免單只電容器長時間投運。

故障自診斷功能

電容器智能控制元件能對本體各項運行參數進行自診斷，一且出現自檢故障，整機快速響應，退出運行。

快速選型

Product Selection

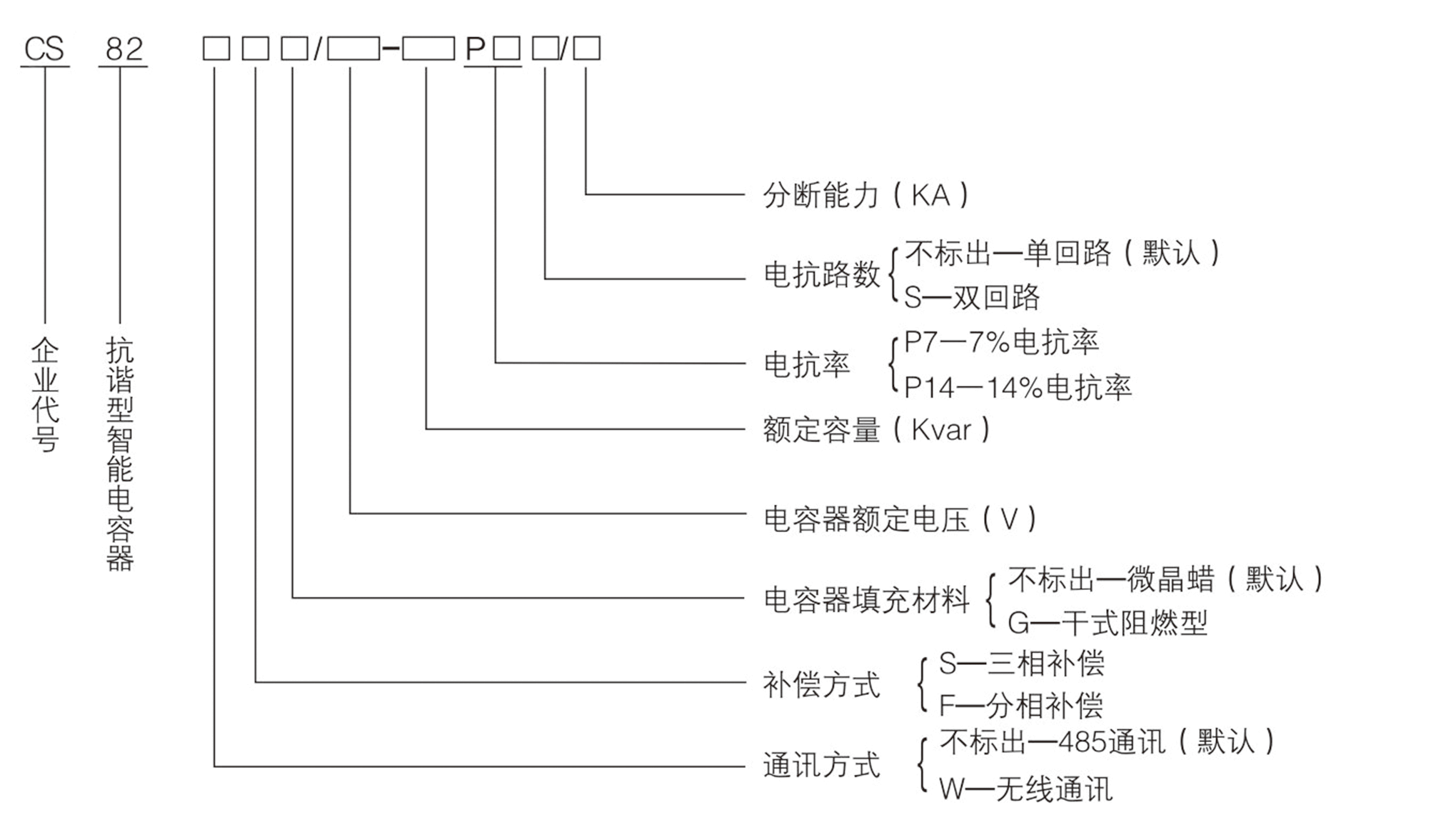

示例：CS82SG／525－40P14／6，表示三相共補抗諧型單電抗干式低壓智能電力電容器，通訊方式為RS485，額定電壓525V，額定容量40Kvar，電抗率14％，斷路器分?jǐn)嗄芰?KA。

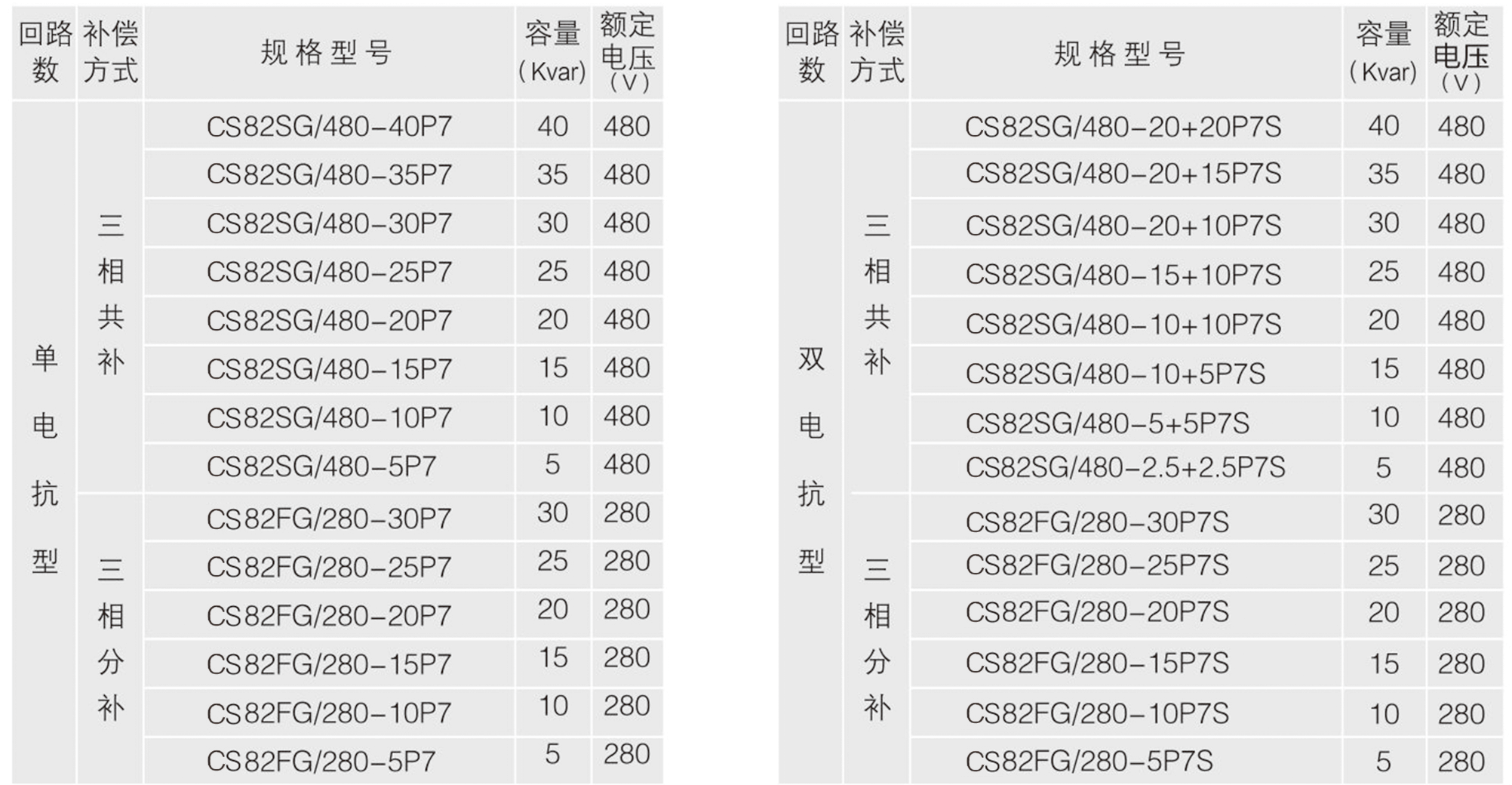

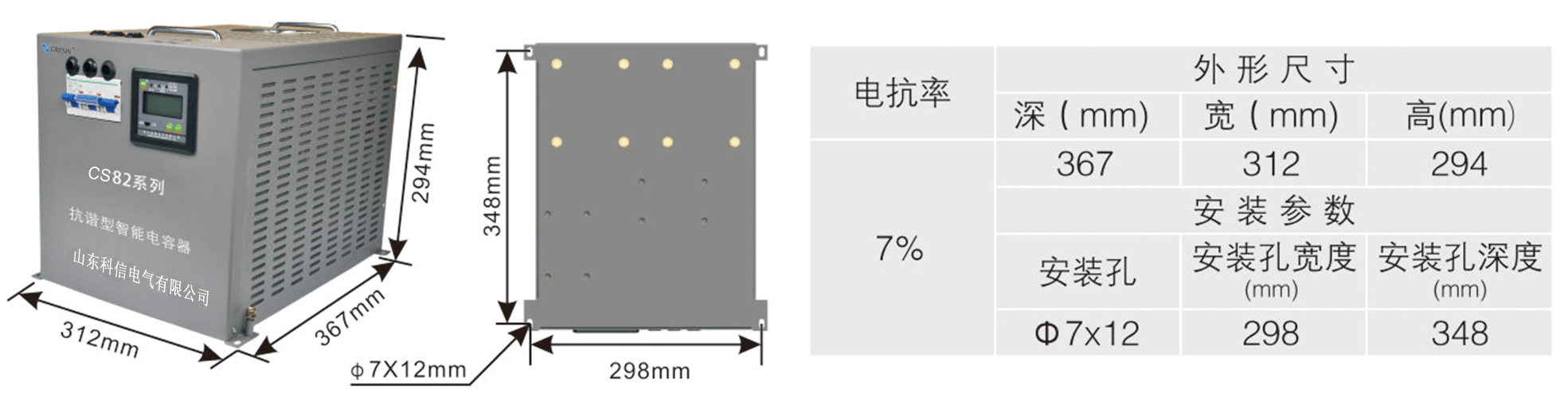

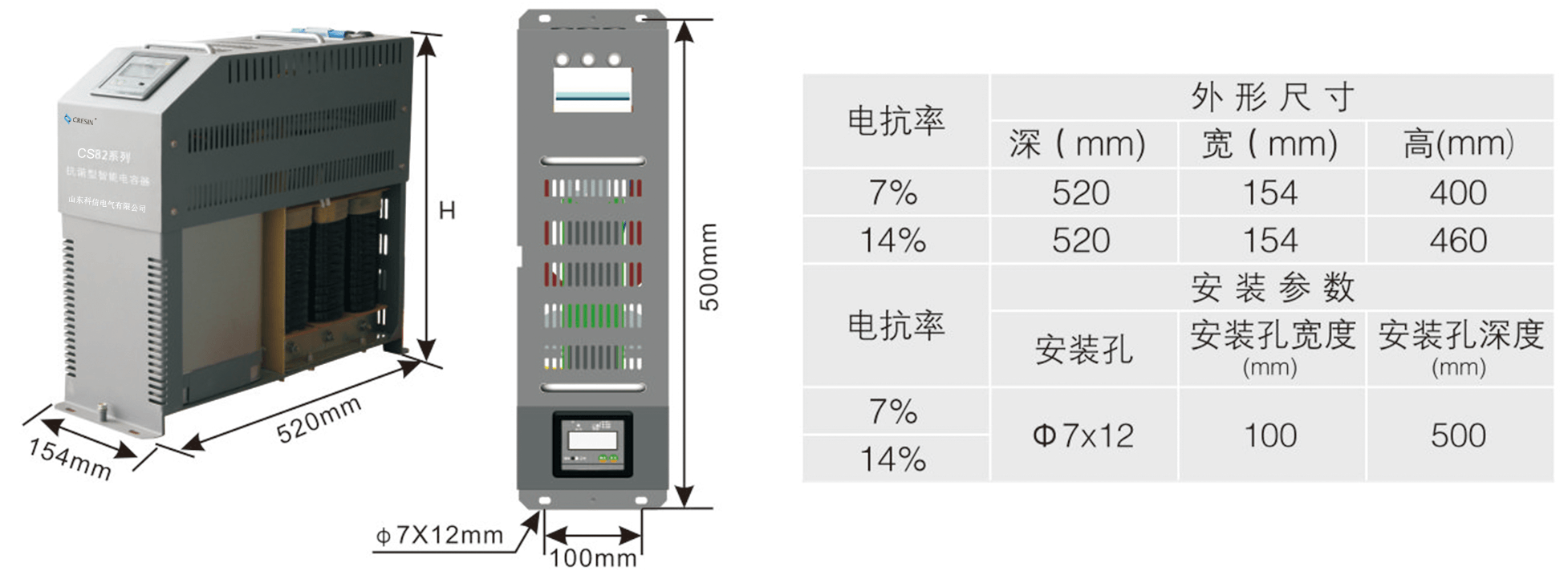

規格型號一覽表（以P7電抗率為準）

注：·以上產品電抗率標準配置為P7、P14，其它電抗率可根據客戶需求選配。
     ·表中只是列出了常用產品型號規格，其它型號可詳詢。
     ·電抗率P14共補型產品額定電壓為525V分補型產品額定電壓為300V。

使用說明

Use instructions

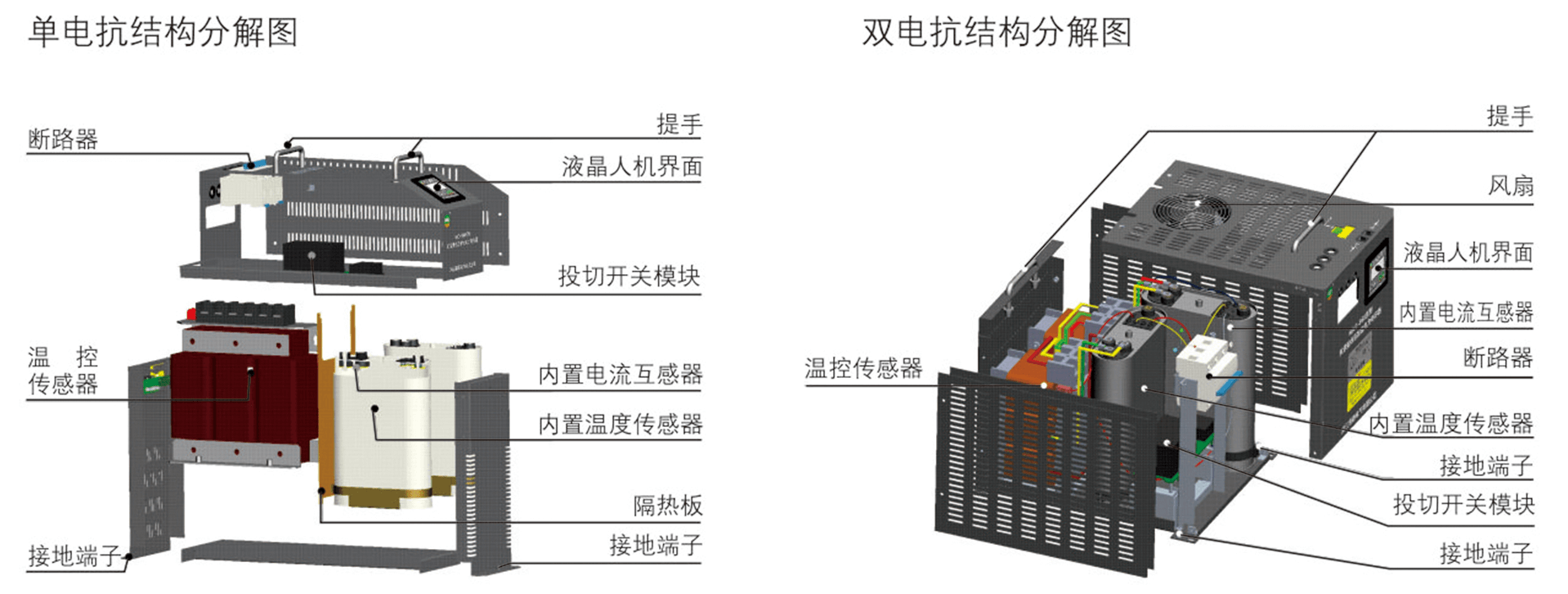

產品的工作原理

主要是通過在電容器補償回路中串聯與之相匹配的電抗器，同時提高電容、開關的物理參數的方法，目的是：1．有效抑制諧波，避免電容合閘時產生電流放大，保證補償設備正常運行；2有效吸收電網中的部分諧波，防止倒送至電網加重污染。

抗諧型智能電容器工作電氣原理示意圖

A1－智能控制組件 TA－微型電流互感器 KT一－溫控傳感器 Qf－斷路器
Kd－零投切開關電器 C－低壓電力電容器 Lー串聯電抗器 X1ー聯機插件
X2－狀態指示燈插件 A2－人機聯系組件 Rtー溫度傳感器 UA、UB、Uc、UNー三相四線電源

      抗諧型智能電容器的抗諧波特性由電抗率決定的，電抗率是電抗器的感抗和電容器的容抗之間的比值。

      電抗器感抗值若以抑制3次諧波考慮時，即j3ωL－j／3ωC＞0，則ωL＞0．11ωC，感抗值應大于容抗值得11％；若以抑制5次諧波考慮時，j5ω L－j/5ωC＞0，ωL＞0．04ωC，感抗值應大于容抗的4％；若以抑制7次諧波考慮時，j7ωL－j/7ωC＞0，ωL＞0．02ωC，感抗值應大于容抗值的2％。考慮到電力電容器在運行中的容量衰減（容抗值要增大）等因數，電抗器的感抗值一般應考慮一個可靠系數（一般取1．2－1．5）。因此電抗率一般取7％，以抑制5次及5次以上諧波，取14％抑制3次及3次以上諧波。

產品的額定電壓和工作電源電壓。

      為能在各種情況下可靠運行，低壓電力電容器的額定電壓一般會高于工作電源的額定電壓，如工作電源電壓0．4KV，低壓電力電容的額定電壓一般取0．45KV。
      由于CS82抗諧型智能電容器中串有電抗器，使得低壓電力電容器所受      實際的電壓高于外電源電壓。
      計算公式為：
      Uc=(1+α)Ud
      Uc：低壓電力電容器承受的實際電壓（V）
      Ud加于串聯電抗器、電容器上的外電源電壓（即產品電源電壓）（V）
      α：電抗器感抗與容抗的比值（即電抗率）。
      因此，低壓電力電容器的工作電壓應低于其額定電壓。故P7共補產品額定電壓取0．48KV，P14共補產品額定
電壓取0．525KV。

產品的額定容量和低壓電力電容器的額定容量

      CS82抗諧型智能電容器由于電抗器的作用，使產品的額定容量與低壓電力電容器額定容量不相同，二者關系如下：
      Qd= Ud2Qc/(1-α )Ue2
      Od：產品的額定容量（Kvar）；
      Ud：產品的額定電壓（V）；
      Oc：低壓電力電容的額定容量（Kvar）；
      Ue:低壓電力電容器的額定電壓（V）；
      α：電抗器感抗與容抗的比值（即電抗率）。

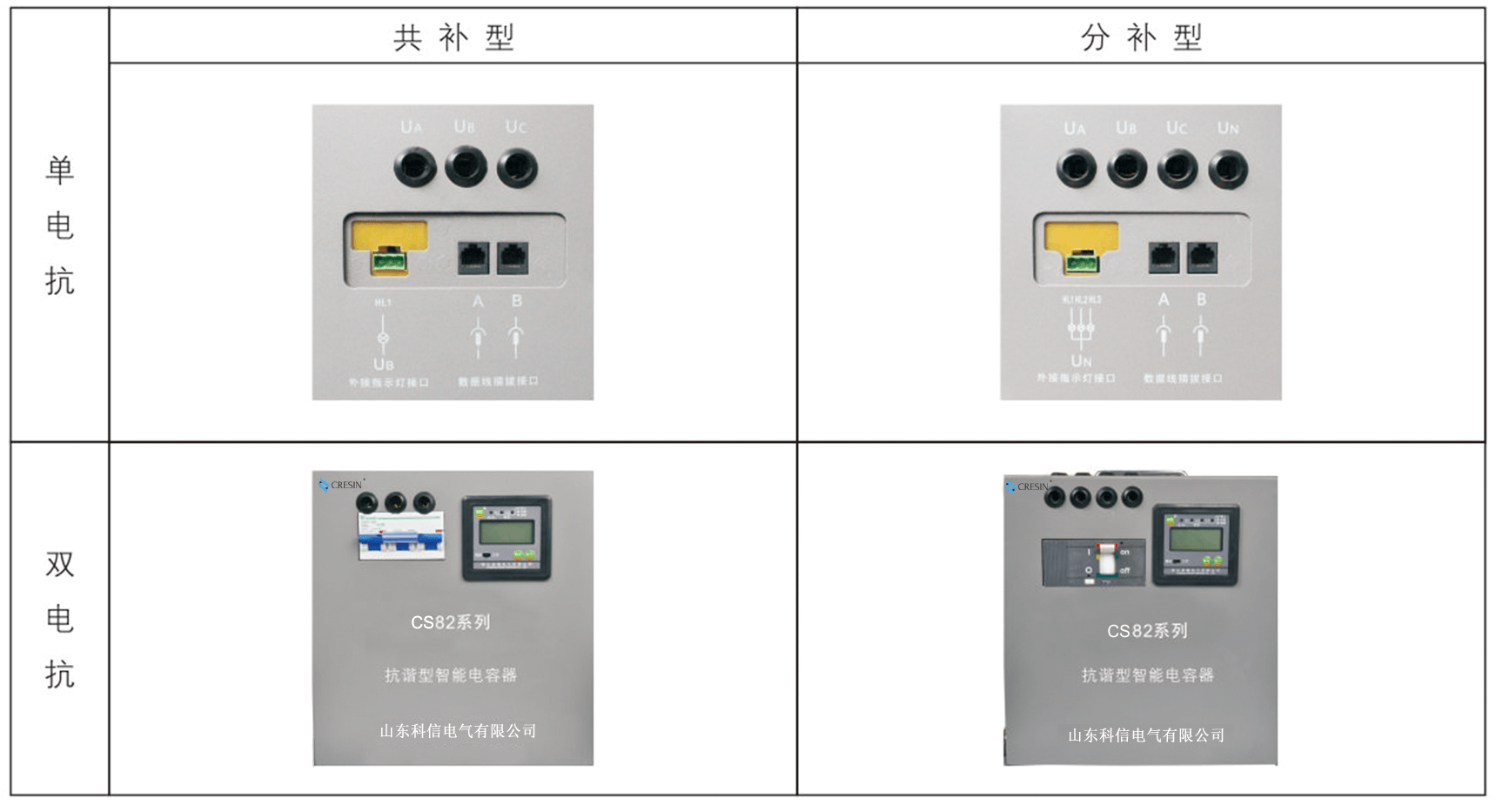

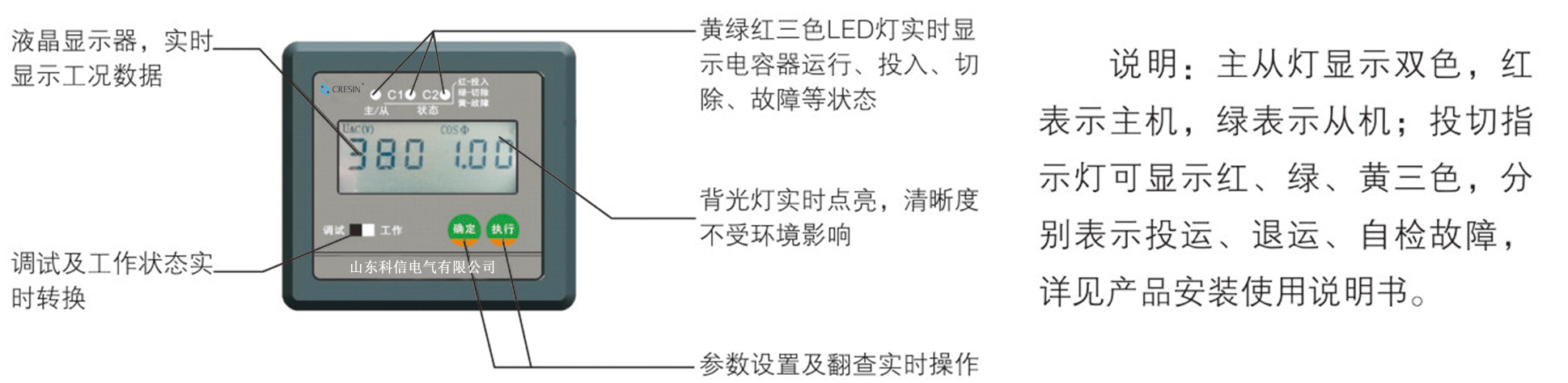

人機界面說明
